המדריך המפורט לאביזרי מדידה: סוגים, שימושים והתאמה מקצועית

מכשירי מדידה מתקדמים, כגון פלס לייזר, מד טווח בלייזר, מאזנת אופטית או תיאודוליט, מציעים טכנולוגיה רגישה מאוד. עם זאת, ללא בסיס יציב או אביזרי קליטה מתאימים, הדיוק הפוטנציאלי של המכשיר עלול לרדת באופן משמעותי. שימוש במוצרים משלימים ייעודיים מאפשר לקבע את המכשיר בגובה המבוקש, להרחיב את טווח העבודה באור יום מלא, ולמנוע סטיות הנובעות מרטט או מתנודות הקרקע.

בשנים האחרונות חלה התפתחות רבה בתחום ציוד העזר למדידה. החומרים הפכו לקלים ועמידים יותר, ומנגנוני הכוונון המהיר מאפשרים הקמה וקיפול של מערכי מדידה בתוך שניות ספורות בשטח.

מה תפקידם של אביזרים נלווים במערך המדידה?

אביזרים נלווים משמשים כחוליה המקשרת בין המפעיל, מכשיר המדידה וסביבת העבודה. תפקידם המרכזי כולל:

• ייצוב וקיבוע: מניעת תנודות שנגרמות מרוח, מגע מקרי או תנועות בקרקע.

• הגדלת טווח וקליטה: מאפשרת לעבוד עם קרן לייזר גם בתנאי תאורה חזקים או למרחקים של עשרות ומאות מטרים.

• גמישות בגובה ובזווית: מתן אפשרות למיקום המכשיר מדויק מקו הרצפה ועד לתקרה.

• הגנה ושמירה על הציוד: מארזים, תיקים ותפסנים מונעים נפילות ומכות במהלך העבודה וההובלה.

נקודה למחשבה: פלס לייזר מתקדם עשוי להציע סטייה מזערית של מילימטרים ספורים ל-10 מטרים, אך חצובה לא יציבה או תפס רופף עלולים לייצר סטייה של סנטימטרים שלמים. השקעה בציוד היקפי איכותי היא השמירה הטובה ביותר על דיוק העבודה שלכם.

סוגי האביזרים המרכזיים ומאפייניהם

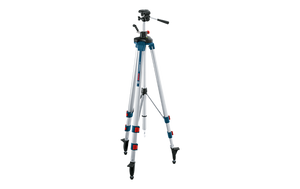

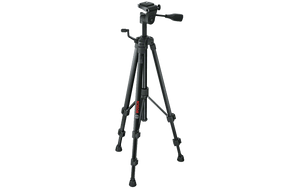

• חצובות (Tripods): בסיס התמיכה המרכזי. קיימות חצובות אלומיניום קלות לעבודה ניידת וחצובות עץ/פיברגלס כבדות לספיגת ויברציות באתרי בנייה.

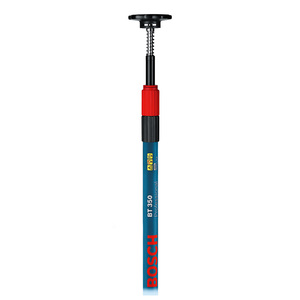

• מוטות טלסקופיים (Telescopic Rods / Poles): מוטות הנמתחים בין הרצפה לתקרה, עליהם ניתן להלביש תפסן מתכוונן לפלס לייזר. פתרון מצוין לעבודות גבס וחיפוי קירות.

• מקלטי לייזר (Laser Receivers / Detectors): גלאים אלקטרוניים המזהים את קרן הלייזר כאשר היא אינה נראית בעין גלויה בשל אור שמש חזק או מרחק רב.

• מדי אשכול / מירות (Levelling Staffs): מוטות שורד מודפסים המשמשים יחד עם מאזנות אופטיות או בלייזר לקביעת גבהים והפרשי מפלסים.

• לוחות מטרה (Target Plates): לוחות מחזירי אור המשפרים את נראות הקרן ומסייעים בייחוס מדויק של נקודות המדידה.

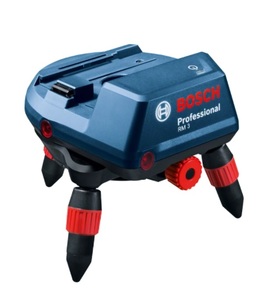

• מתאמים וזרועות מגנטיות: אביזרים המאפשרים חיבור מכשיר המדידה לקונסטרוקציות מתכת, פרופילים או צינורות.

טבלת התאמה: ציוד משלים לפי סוג המשימה וסביבת העבודה

חצובות לכלי מדידה: אלומיניום, עץ וצורות נעילה

החצובה היא אחד האלמנטים המשפיעים ביותר על איכות המדידה. ישנם כמה סוגים עיקריים של חצובות בשוק:

חצובות אלומיניום

הבחירה הפופולרית ביותר עבור קבלני גבס, מתקינים, חשמלאים ושיפוצניקים. הן מתאפיינות במשקל נמוך, עמידות בפני חלודה ונוחות נשיאה רבה. חצובות אלו מגיעות לרוב עם מנגנון ראש מתכוונן או מנואלה להרמה והורדה מדויקת של המכשיר.

חצובות עץ ופיברגלס

מיועדות לעבודות כבדות באתרי בנייה פתוחים. העץ והפיברגלס בולמים זעזועים הנגרמים מציוד כבד הנע בסמוך (כמו מחפרים או משאיות) ואינם מושפעים משינויי טמפרטורה קיצוניים שעלולים לגרום להתרחבות או התכווצות זעירה של המתכת.

מנגנוני נעילת רגליים

• נעילת קליפס (Quick Clamp): מנגנון מהיר מאוד לתפעול, המאפשר פתיחה וסגירה של רגלי החצובה ביד אחת.

• נעילת הברגה (Screw Clamp): מנגנון מסורתי המפקח על הידוק חזק במיוחד, מומלץ בסביבות עבודה מאובקות שבהן אבק עלול להיווצר במנגנוני הקליפס.

מוטות טלסקופיים וזרועות תלייה: פתרונות לעבודות פנים

בעבודות פנים, כגון התקנת תקרות מונמכות, חיפוי קירות, צביעה בגובה או התקנת ארונות מטבח, חצובה רגילה לא תמיד מספקת את טווח הגבהים הנדרש.

מוט טלסקופי נלחץ בבטחה בין הרצפה לתקרה באמצעות מנגנון קפיצי. על גבי המוט מורכבת זרוע מתכווננת שמחזיקה את הלייזר. מערכת זו מאפשרת להעלות ולהוריד את המכשיר לכל גובה רצוי, מאיזור הרצפה ועד לגובה התקרה ממש, תוך תפוסת מקום מינימלית בחלל העבודה.

זרועות מגנטיות ותפוסים רב-שימושיים מאפשרים להצמיד את הלייזר ישירות לפרופילי מתכת של גבס, לסולמות או לקורות, מה שמבטל את הצורך בחצובה ועוזר בעבודה בחללים צפופים.

הסבר בצד - הברגות חיבור תקניות: מרבית מכשירי המדידה והחצובות משתמשים בשני תקני הברגה מרכזיים: 1/4 אינץ' (תקן המקובל במכשירי לייזר קלים ובציוד צילום) ו-5/8 אינץ' (תקן תעשייתי למכשירים כבדים יותר ומאזנות). במידה וההברגה במכשיר שונה מזו שבחצובה, ניתן להשתמש במתאם הברגה פשוט כדי לחבר ביניהם באופן בטוח.

מקלטי לייזר ומירות: לעבודה מדויקת בחוץ

בעבודה מחוץ למבנה, תחת אור שמש ישיר, קרן הלייזר האדומה או הירוקה הופכת לבלתי נראית לעין אנושית במרחק של מטרים ספורים. כאן נכנס לתמונה מקלט הלייזר (גלאי).

המקלט כולל חיישן פוטו-אלקטרי הרגיש לתדר האור של הלייזר. כאשר הקרן פוגעת בחיישן, המכשיר מציג חיווי ויזואלי (חיצים על המסך) וחיווי קולי המנחה את המפעיל האם להעלות או להוריד את המקלט עד להגעה לקו המדויק.

שימוש במקלט מבוצע לרוב כאשר הוא מורכב על גבי מירה טלסקופית. המירה כוללת שנתות מודפסות וברורות, המאפשרות לקרוא את הפרשי הגבהים באופן מיידי ולבצע עבודות יישור שטח, יציקת רצפות בטון, והנחת תשתיות בצורה מדויקת.

מותגים מובילים בתחום ציוד העזר למדידה

כדי להבטיח אמינות גבוהה לאורך זמן, במשף אספקה טכנית אנו מציעים אביזרים לכלי מדידה מבית היצרנים המובילים בעולם:

• BOSCH: ענקית הטכנולוגיה המציעה מערך שלם של חצובות אלומיניום, מוטות טלסקופיים, מקלטים מתקדמים ותפוסים מודולריים המתאימים באופן מושלם לסדרת מכשירי המדידה של החברה ולמכשירים נוספים בשוק.

• SHATAL: מותג מוכר ומוערך בתחום ציוד הבנייה והתשתיות, המציע ציוד משלים עמיד במיוחד המותאם לתנאי העבודה הקשים של אתרי הבנייה הישראליים.

שמירה על כיול ובטיחות בציוד מדידה משלים

כדי להבטיח שהציוד המשלים ימשיך לספק תוצאות מדויקות, מומלץ להקפיד על הכללים הבאים:

• בדיקת פלס הבועה בחצובה: חצובות רבות מצוידות בפלס בועה מובנה. יש לוודא שהפלס תקין וכי הרגליים נעולות היטב לפני הרכבת מכשיר המדידה.

• ניקוי תברגות ומנגנונים: אבק בנייה, חול ושרידי מלט עלולים לשחוק את תברגות הכוונון ומנגנוני הנעילה. ניקוי תקופתי במטלית יבשה ימנע תקעות ושחיקה.

• אחסון בתוך נרתיק ייעודי: חצובות ומירות צריכות להישמר בתוך תיקי הנשיאה שלהן כאשר אינן בשימוש, כדי למנוע כיפוף של הרגליים או פגיעה בשנתות המדידה.

• הימנעות מעומס יתר: אין להעמיס על חצובה או מוט טלסקופי מכשירים הכבדים מהמשקל המרבי המומלץ על ידי היצרן.

שאלות ותשובות נפוצות

כיצד יודעים איזה גודל הברגה מותאם למכשיר הלייזר שלי?

רוב מכשירי הלייזר הקטנים והבינוניים לעבודות פנים מגיעים עם הברגת 1/4 אינץ' בתחתית המכשיר. מכשירים מקצועיים כבדים יותר, לייזר מסתובב ומאזנות אופטיות משתמשים בהברגת 5/8 אינץ'. ניתן לבדוק זאת במפרט המכשיר, ובמידת הצורך להשתמש במתאם הברגה פשוט המאפשר חיבור בין סוגי ההברגות השונים.

מה היתרון של לייזר ירוק מול לייזר אדום, והאם נדרש עבורו מקלט שונה?

קרן לייזר ירוקה נראית לעין האנושית עד פי 4 טוב יותר מקרן אדומה, ולכן היא מתאימה מאוד לעבודות פנים בחללים מוארים. עם זאת, בעבודה מחוץ למבנה באור שמש ישיר, שתי הקרניים אינן נראות בעין ויש להשתמש במקלט. חובה לוודא שמקלט הלייזר מותאם לתדר של הלייזר שברשותכם (מקלט מותאם ללייזר אדום, ירוק או מקלט משולב).

מה ההבדל בין חצובת מנואלה לחצובה רגילה?

חצובה רגילה מאפשרת כוונון גובה על ידי פתיחת וסגירת הרגליים בלבד. חצובת מנואלה כוללת עמוד מרכזי העולה ויורד באמצעות ידית מסתובבת (מנואלה), מה שמאפשר כוונון עדין ומדויק של גובה הלייזר על המילימטר מבלי להזיז את רגלי החצובה.

האם מוט טלסקופי מתאים לכל גובה של תקרה?

מוטות טלסקופיים מגיעים באורכים שונים, כאשר הדגמים הנפוצים נפתחים לאורך מרבי של 3.20 עד 3.80 מטרים. יש לוודא שגובה התקרה באתר העבודה נכנס בטווח הפתיחה של המוט. לתקרות גבוהות במיוחד (כגון באולמות או מחסנים), מומלץ להשתמש בחצובת מנואלה גבוהה או בזרוע תלייה.

מדוע מומלץ להשתמש במירה בעת עבודה עם מאזנת?

מירה היא סרגל מדידה קשיח ומודפס בעל שנתות גדולות וברורות. בעת עבודה עם מאזנת אופטית או לייזר, המירה מוחזקת אנכית בנקודת המדידה, והצופה במכשיר מקריא את הגובה המדויק. המירה מאפשרת לחשב הפרשי מפלסים, שיפועים ועומקי חפירה בקלות.

איך שומרים על חצובה מפני החלקה על משטחים חלקים?

חצובות מקצועיות מגיעות לעיתים קרובות עם רגליים דו-שימושיות: קצוות גומי עמידים המיועדים לעבודה על ריצוף, פרקט או משטחים חלקים למניעת החלקה ושריטות, ודורבנות מתכת חדים הניתנים לחשיפה עבור נעילה יציבה באדמה, דשא או חצץ.

האם תפסן מגנטי חזק מספיק להחזיק פלס לייזר כבד?

תפסנים וזרועות מגנטיות איכותיים מצוידים במגנטי נאודימיום חזקים במיוחד, המסוגלים לשאת בבטחה את משקל המכשיר ואף מעבר לכך. עם זאת, יש לוודא שמשטח המתכת שאליו נצמד התפסן נקי, שטוח ועבה מספיק כדי לספק אחיזה מגנטית מלאה.

מה תפקידו של לוח מטרה (Target Plate)?

לוח מטרה הוא לוח פלסטיק קטן בעל סימונים מודפסים וציפוי מחזיר אור. הוא מסייע בלכידת קרן הלייזר במרחקים גדולים, משפר את נראות הנקודה או הקו, ומאפשר לראות בדיוק היכן הקרן פוגעת גם כאשר המשטח מאחוריו כהה או סופג אור.

המענה המקיף לציוד מדידה וציוד טכני

מדידה מבוקרת ומדויקת היא מפתח להצלחת כל פרויקט הנדסי, תעשייתי או ביתי. בחירה של אביזרים לכלי מדידה המותאמים לסוג המכשיר ולסביבת העבודה תספק לכם יציבות מלאה, תחסוך זמן יקר בשטח ותבטיח תוצאות ברמה הגבוהה ביותר.

במשף אספקה טכנית אנו מזמינים אתכם להתרשם מהמגוון הרחב של הציוד המקצועי המופיע בקטגוריה. כל המוצרים זמינים עבורכם להזמנה ישירה ומהירה, כדי שתוכלו להצטייד בכלים הטובים ביותר ולהשיג דיוק מרבי בכל משימה.
